Jak działają i gdzie znajdują zastosowanie przetwornice napięcia

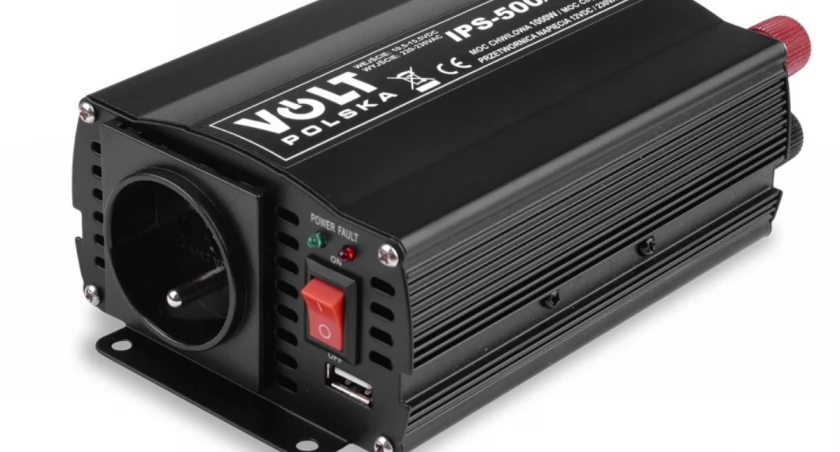

Przetwornica napięcia to nieduże urządzenie, które znajduje szerokie zastosowanie w sytuacjach, gdzie potrzebne jest dostarczenie napięcia zmiennego (AC), na przykład do zasilania urządzeń elektronicznych podczas podróży samochodem.

Jak działa przetwornica napięcia?

Głównym zadaniem przetwornicy napięcia jest przekształcanie prądu stałego (Direct Current - DC) na prąd zmienny (Alternating Current - AC), co umożliwia zasilanie różnych urządzeń elektrycznych w miejscach, gdzie dostępne jest tylko stałe napięcie, takie jak w samochodach, czy systemach zasilania awaryjnego. Jak to działa?

1. Faza wejściowa (DC):

   • Przetwornica rozpoczyna pracę, pobierając prąd stały (DC) z akumulatora, który dostarcza stałe napięcie (12V lub 24V).

2. Inwersja (DC do AC):

   • Elektroniczne układy w przetwornicy generują falę sinusoidalną. Ten proces jest nazywany inwersją, ponieważ przetwornica zmienia stałe napięcie na napięcie zmienne.

3. Faza wyjściowa (AC):

   • Po inwersji prąd zmienny jest dostępny na wyjściu przetwornicy. Uzyskujemy prąd zmienny 230V, taki jaki mamy w gniazdku elektrycznym.

4. Zabezpieczenia i regulacje:

   • W przetwornicach wbudowane są zabezpieczenia, takie jak funkcje przeciążeniowe czy przeciwzwarciowe, aby chronić przed uszkodzeniem układu w przypadku nieprawidłowego działania lub przeciążenia.

5. Podłączenie: Przetwornice DC/AC można podłączyć do instalacji samochodowej poprzez gniazdo zapalniczki lub bezpośrednio do akumulatora, co sprawia, że są praktyczne w podróży.

Jaki są rodzaje przetwornic napięcia i jakie urządzenia zasilają?

Na rynku dostępne są dwa najbardziej popularne rodzaje przetwornic napięcia - z czystym sinusem na wyjściu oraz modyfikowanym sinusem.

Czysty sinus:

Przetwornice napięcia typu czysty sinus dostarczają prąd zmienny, który jest identyczny jak posiadamy w gniazdku 230V. Są zaawansowane i kosztowne. Znajdują zastosowanie przede wszystkim w zasilaniu urządzeń indukcyjnych m.in. pompy CO, lodówki. Czysty sinus eliminuje potencjalne problemy z zakłóceniami w obrazie i dźwięku w telewizorach oraz zapewnia stabilną pracę dla urządzeń elektromechanicznych, takich jak silniki komutatorowe w narzędziach elektrycznych. Jeśli zależy nam na uniwersalnym zastosowaniu przetwornicy i posiadamy urządzenia o różnych wymaganiach, zwłaszcza te bardziej delikatne lub złożone, przetwornica generująca czysty sinus będzie bezpiecznym wyborem.

Modyfikowany sinus:

Przetwornice generujące modyfikowany sinus są często tańsze i bardziej powszechne. Są skonstruowane w taki sposób, aby naśladować sinusoidalny przebieg napięcia, ale z pewnymi modyfikacjami. Wiele urządzeń, takich jak ładowarki, telewizory, komputery, lampy działa poprawnie z modyfikowanym sinusem. Bardziej wymagające urządzenia mogą mieć problemy z wydajnością, mogą generować buczenie. Przykładowo:

• Laptop, komputer, jeśli nie ma aktywnego PCF w zasilaczu (czasem występują problemy ze stabilnym działaniem zasilacza - buczy, piszczy, nagrzewa się bardzo).

• Urządzenia posiadające silnik komutatorowy, elektronarzędzia takie jak wiertarka, szlifierka, piła działają, ale mogą wystąpić problemy z regulatorem obrotów.

• Telewizory – większości będą działać, chociaż w części odbiorników mogą pojawić się zakłócenia w obrazie i dźwięku.

Jeśli jednak chcesz oszczędzić koszty i większość urządzeń, z którymi pracujesz, jest stosunkowo niewrażliwa, modyfikowany sinus może być wystarczający.
